匯能測試儀在測試三端器件時，共有8種觸發脈沖信號可選擇。 所謂的三端器件是指閘流管（可控硅）、三極管、MOS三極管、甚至繼電器、電壓調節器等可以等效成三只管腳的器件。

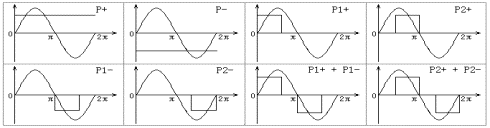

匯能測試儀為了更好地滿足各種三端器件的不同測試要求， 共設置了八種脈沖和正弦波的匹配方式，參見下圖：

從圖中可以看到，有P+、P-兩種直流方式、P1+、P1-、P2+、P2-四種單向脈沖， 以及P1+＋P1-、P2+＋P2-兩種雙向脈沖觸發方式。相對于正弦波來說，直流方式中的幅度、脈沖方式中的信號幅度、 起始和結束位置及寬度均可由用戶調整，用于滿足不同元件的觸發要求，由此可準確測出被測器件所需要的觸發條件， 使測試更合理、更精確有效。

比如一個無故障閘流管在兩種曲線坐標下的功能曲線，

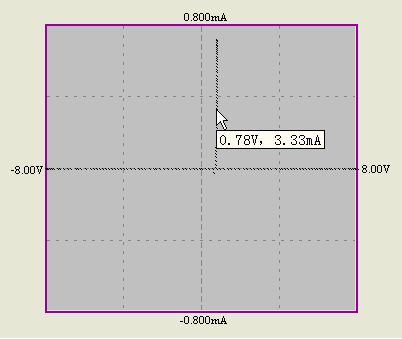

圖1中，橫線反映截止特性、豎線反映導通特性、豎線與縱軸的間距就是導通電壓。 通過調整參數設置可得到觸發該閘流管所需的最小脈沖幅度。

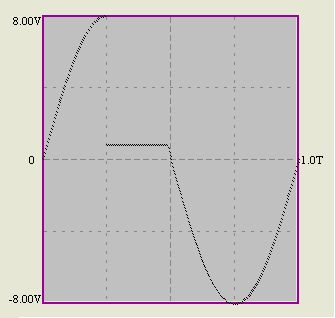

圖2中，水平線段部分的水平程度反映導通阻抗的大小，它與橫軸的間距反映導通電壓。 改變脈沖寬度可以觀察到水平線段起點移動（導通角變化）。
