在檢測無圖紙的電路板故障中，ASA曲線測試技術是測試能力最強大、應用范圍最廣的檢測技術。當前市場上有僅使用ASA曲線測試技術的VI曲線測試儀，在各種電路維修測試儀上，ASA曲線測試更是不可或缺。
本文介紹ASA曲線的測試原理，介紹了兩種實現ASA曲線測試方式的差異。
一、ASA的測試原理
在檢測無圖紙電路板故障時，一種有效的檢測思路是，對照好板與壞板的某種特征值，根據差異大小判斷故障。特征值的類型不同，需要的測試技術不同，發現故障的能力也有所不同。
有通過電路板的熱分布來檢測故障的測試儀器；使用萬用表電阻檔比較直流電阻、用二極管檔比較測試電壓，目前仍在廣泛使用；ASA曲線測試就是比較在一個電壓范圍內的動態電阻。
a.從靜態角度理解ASA曲線。
用萬用表測試電阻，是把一個固定的電壓后施加在被測對象上，把流過的電流通過表頭折合成電阻顯示出來。設想你有很多塊萬用表，每塊表的測試電壓都不一樣。用這些表測試同一個對象，測試到多組電壓、電流值。把它們顯示在電壓-電流坐標上，得到VI曲線；顯示在時間-電壓坐標上，得到TV曲線。一般地，稱為ASA（模擬特征）曲線。
b.從動態角度理解ASA曲線。
如果按照正弦規律改變測試電壓，相當于把一個正弦電壓加在被測對象。正弦波是動態信號，這也是說ASA曲線測試動態電阻的原因。
ASA 曲線測試原理圖 |
在時間-電壓坐標上的測試信號
|
根據上述測試原理，我們不難理解下面幾種典型的ASA曲線。
開路曲線:
VI坐標
縱軸是電流。開路時電流處處為0，所以是水平線。 |
TV坐標
縱軸是電壓。無負載時就是測試電壓信號本身的樣子。 |
短路曲線:
橫軸是電壓。短路時電壓處處為0，所以是豎直線。
|
縱軸是電壓。短路時電壓處處為0，所以是水平線。
|
電阻曲線：
斜率=1/R |
電阻僅衰減電壓幅度
|
電容曲線：
容量影響橢圓面積。 |
電容不僅衰減幅度，同時滯后電壓。注意曲線最高點被后移。
|
硅二極管曲線：
反向截止，電流基本為0；正向?qū)ü拯c(diǎn)在0.65V。導通后的電阻很小，電流很快上升。 |
正向電壓大于拐點后被鉗位。低于導通電壓時由于電阻很大，測試信號基本不受影響。
|
我們很容易地總結出ASA曲線測試相對于萬用表電阻、二極管檔的測試優勢：
- 通常電壓范圍通常不小于器件的工作電壓范圍，能夠發現結漏電、導通不暢、軟擊穿等問題；
- 動態測試信號，可反映結點包含的容性、感性成份；

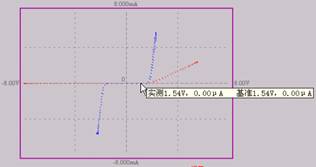

比如下圖是兩個器件管腳的ASA曲線，有明顯差異，但用萬用表測不出來。
二、ASA測試的實現
目前市場上有多種能夠進行ASA曲線測試的儀器。實現的方式主要有兩種：
1.與示波器配合
從測試儀上輸出測試信號，然后把測試到的曲線通過示波器顯示出來。這種方式的優缺點如下：
- 測試速度快。曲線刷新速度基本等于信號測試頻率，用起來“爽”；
- 進行對照測試的時候，閃爍明顯，難于長期使用；
- 不能存儲測試結果。必須使用兩只探棒同時測試，才能實現對照測試。這意味著你必須總有一塊好板在手邊做對比。
與這類產品類似的還有一類可獨立使用的（不配接微機）ASA曲線測試儀，基本上相當于把示波器的顯示部分和ASA測試部分做在一個機箱里。

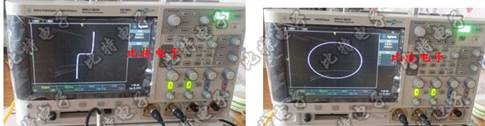

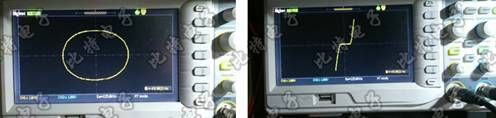

下面是比特電子的THS210在不同示波器上的測試顯示示例：(網上截圖)
2.與電腦配合
測試儀通過與電腦配合工作。這種方式的特點是：
- 最大的問題是刷新曲線速度慢，很難觀察曲線的過渡過程。不過，我公司產品已經解決了這個問題。曲線刷新速度與前一種基本沒有差異；
- 顯示效果好；
- 能存儲測試結果�？梢园押玫陌遄印⒒蚱骷那�存儲在電腦中，隨時作為對照測試的參照標準，就好像總有好板、或好器件在手邊一樣；
下面是匯能電路維修測試儀的測試示例：

|
