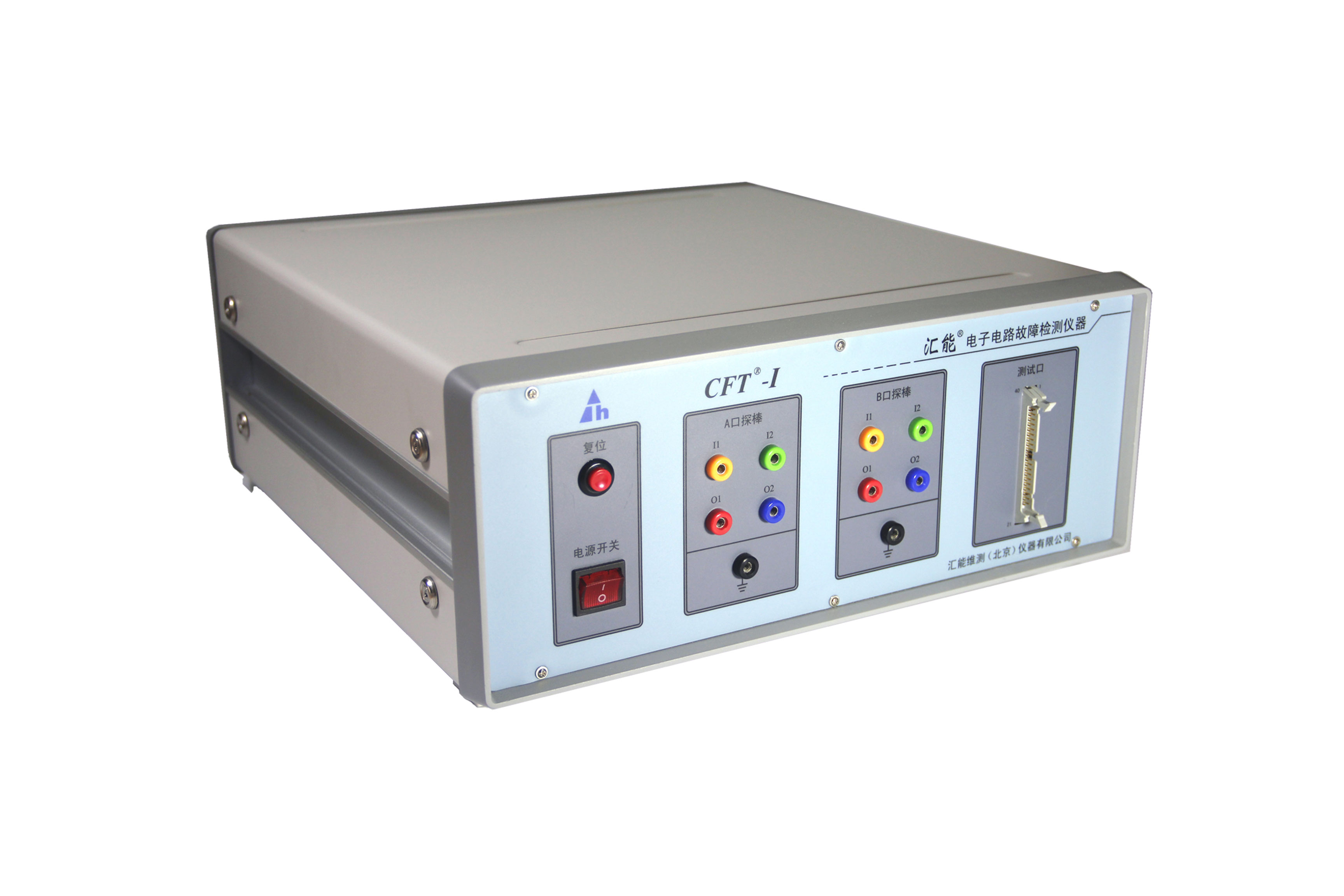

型號：CFT-I
名稱：《匯能》VI曲線測試儀
用途：VI曲線測試儀 CFT-I專用于工業設備中的電子電路板故障檢測。
特點： CFT-I的特點是，能夠在缺乏圖紙資料，或完全不了解電路板工作原理的情況下，幫助快速定位故障元器件。
主要測試硬件：
尺寸： |
385mm×155mm×362mm； 重量：7Kg
|
ASA測試信號發生： |
并行2路；
輸出信號幅度：±1.0V——±28V，步距：信號幅度/256；
輸出阻抗：0.1K/1K/10K/100K@Vpp<=15.0V；1K/10K/100K@ Vpp>15.0V；
最大短路電流：150mA@Vpp<=15.0V；28mA@ Vpp>15.0V；
測試信號頻率：0.5Hz——16KHz分檔可設；
|
| 模擬通道： |
通道數量：40；
最大電壓：±28V；
通道屬性：雙屬性；
通道電阻：<1毫歐；
|
主要測試功能：
詳細了解各項測試功能請參見“《匯能》電路板維修測試系統Ver2.0功能介紹 ”。
a． 探棒直接測試（ASA曲線）
用一根探棒測試、或用兩根探棒對照測試器件管腳ASA特征�！爸苯訙y試”意味著不在電腦中存儲數據，現學現比，像使用萬用表一樣簡單、方便，主要用于檢測不會重復維修、因此無需建庫的電路板。
b．電路板圖像建庫測試
“建庫測試”指把測試的ASA特征存儲在電腦中，供日后使用，就像手邊總有一塊好板；“圖像建庫測試”指無論是測試好板特征、還是比對好、壞板的特征，都在被測試電路板的圖像上進行。方便直觀，所見所得。
c. 器件ASA（曲線）直接測試
支持探棒/測試夾/座測試器件管腳ASA曲線、同時顯示所有管腳曲線，便于相互參照。
匯能VI曲線測試儀 CFT-I , 電路板維修的好幫手！
