這里的“綜合檢測”，是指把目前最常用的檢測電路板故障的手段——檢測ASA/VI曲線（電路在線維修測試儀、ASA/VI曲線測試儀）、檢測動態電壓波形（示波器）和檢測電阻、電容、二極管等（萬用表、電容表等）整合在一起，對故障電路板實施綜合檢測，彌補單一測試的不足。

例如檢測ASA/VI曲線具有測試不加電、安全且易操作的特點，但故障檢出率理論上在70%——80%之間，實際上往往達不到理論值；示波器須加電檢測，兩者優勢互補，再加上萬用表對分立元件的參數測試，能夠檢測出電路板的幾乎所有硬件故障。

本系統在統一的圖像交互操作界面、統一的數據庫支持下，能把好電路板上元器件管腳的ASA/VI曲線、動態波形、對地電阻、電容值等采集下來，存在電腦中，供日后與故障板的管腳進行對比，實施故障檢測。

匯能電路板故障綜合檢測系統是國內首個、目前也是唯一集成了多種檢測技術的電路板故障檢測系統。該系統有三種組成形式：

1. 專用測試軟件 + 匯能HN2600DX/C電子電路故障在線維修檢測設備
2. 專用測試軟件 + 匯能HN2600DX/C Plus電子電路故障在線維修檢測設備（支持外掛示波器）
3. 專用測試軟件 + 匯能HN2600DX/C Plus電子電路故障在線維修檢測設備 + 示波器

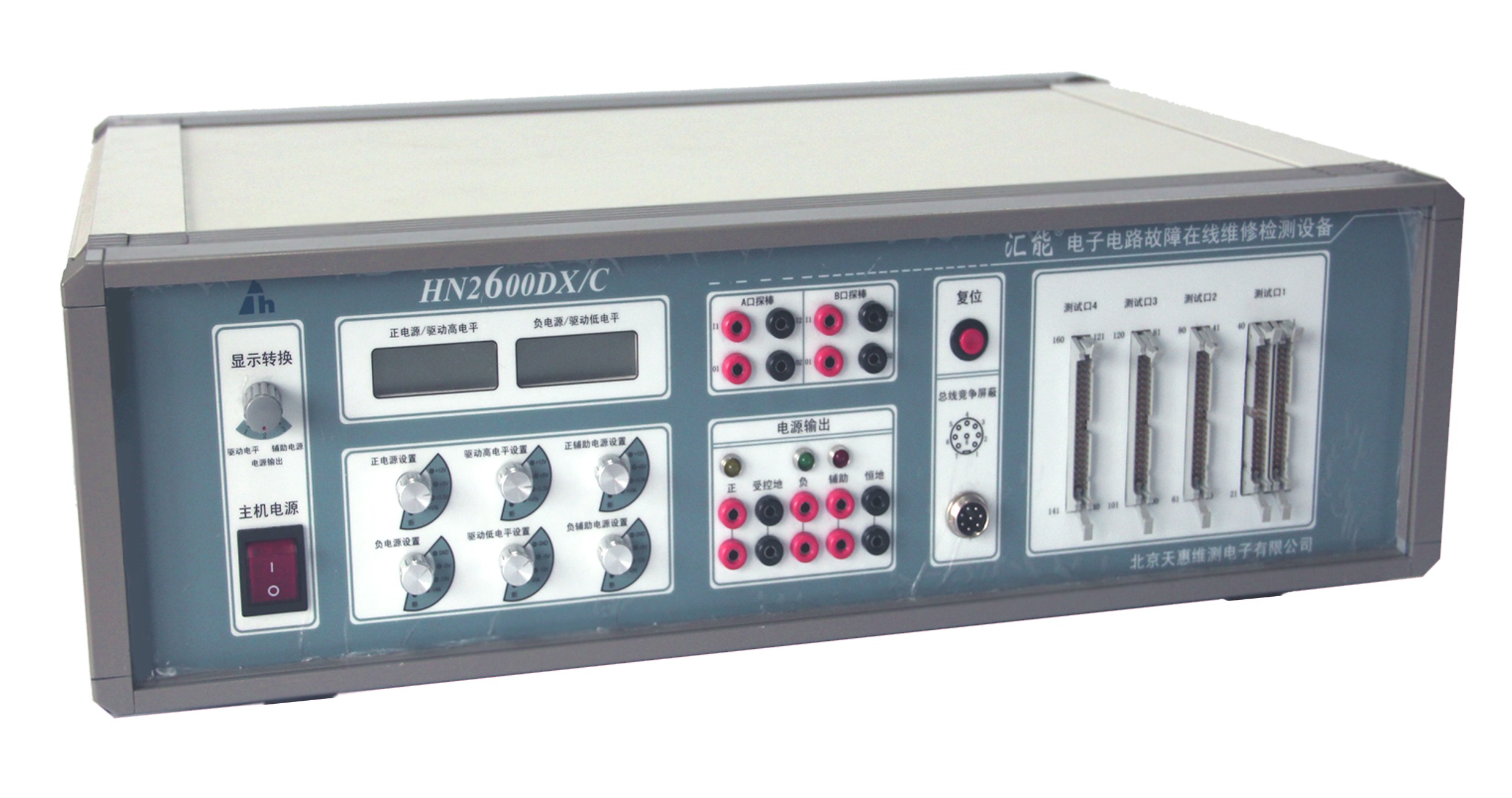

匯能HN2600DX/C系統主要硬件組成及技術特征

1.iASA曲線測試（發明專利號ZL 2017 1 0278675.6）

這是匯能對ASA/VI曲線測試技術的主要貢獻之一。見下面測試實例：

通常的ASA/VI曲線測試僅測試圖中的大曲線。大曲線的測試信號幅度在幾伏，能夠反映PN結（IC管腳）的導通截止故障，所以測試IC效果較好；但是導通的PN結曲線會覆蓋管腳的電阻、電容參數，導致曲線不能反映分立元件參數變化。

iASA測試增加了小信號曲線（圖中右下角曲線）。它的測試信號電壓小于PN結導通電壓，在PN結截止的狀態下，曲線主要由電阻、電容決定，所以能夠反映出它們的變化。上例中是IC管腳上有一個3K對地電阻斷掉了，大曲線誤差很小，很難看出問題；小曲線誤差很明顯。

2.單點4窗曲線測試技術（專利號: 202030635706.1）

單點4窗曲線技術，是對同一個測試點，一次自動測試4個輸出電阻的曲線，并同時顯示在該點的4個子窗口中，大大減小了單點單窗曲線方式的測試盲區。例如下面故障在0.1k輸出電阻時最明顯，而單點單窗曲線一般不選0.1K，這個故障很容易漏測。

3.電壓波形測試

當用HN2600DX/C Plus并且連接了外掛示波器的時候，測試指標由外掛的示波器決定。

當用HN2600DX/C、或者HN2600DX/C Plus沒有連接外掛示波器的時候，本測試儀可作為低頻存儲示波器使用，最大測試電壓±60V。

4.電阻、電容測試

當用HN2600DX/C Plus并且連接了帶萬用表功能的外掛示波器的時候，測試指標由外掛的示波器決定；

當用HN2600DX/C、或者HN2600DX/C Plus沒有連接外掛示波器的時候，測試儀本身提供電阻（5%）、電容（10%）測試能力。參見下圖：

對比測試管腳電容

對比測試管腳電阻

外掛提供的管腳二極管導通電壓比較測試

5.Beep

類似于萬用表的Beep檔，主要用于支持本測試儀的電路網表檢測功能，即維修中的“跑線路”功能。有以下特點：

Beep閾值在1-20歐姆以內可設置。當實測電阻小于閾值電阻時，發出蜂鳴聲

被測電阻小于100歐姆時，提示實際阻值大小

6． 電路板網表輔助提取、測試功能（專利申請?zhí)枺?02210080704.9）

電路板的電路圖對維修幫助巨大。得到了一塊電路板的網表（元器件之間的連接關系），基本上等于得到了電路板的原理圖，目前從電路板上以非破壞性方式獲取網表，基本靠萬用表，然而這樣搞的工作量太大，維修中難于采用。

本系統的網表功能，類似于萬用表，都是通過檢查器件管腳之間電連通獲取網表，但是本系統能在電腦的支持下，通過專利算法，把工作量減小到使用萬用表時的十分之一以下。另外該功能還有如下好處：

a. 支持按照電路結點而不是器件管腳進行檢測，測試效率提高10倍以上；

b. 斷線、尤其是多層板的斷線問題，基本屬于修不好的故障。網表功能提供了修復的可能；

本系統提供列表、飛線、點位圖三種不同的網表顯示形式。

7．定義測試序列

對于經常維修的電路板，按照一定的順序進行測試，可以提高工作效率。

a.器件-管腳順序

本系統支持用戶為電路板上器件排序。器件-管腳序列是按照器件的排列順序，檢測時可從選定的器件的第一腳開始，系統引導測試完該器件的所有管腳后，轉測下一個器件；

b.自定義管腳序列

用戶任意選擇某些器件管腳，排成一個序列，程序引導按照序列中的器件管腳順序進行測試。。支持ASA/VI曲線自定義序列和動態電壓波形自定義序列。

參見下圖中由三個器件管腳組成一個ASA/VI曲線測試序列。

8．圖像人- 機操作界面

匯能測試軟件的獨家功能。它的要點，是允許把電路板的照片導入測試軟件，用戶直接在電路板上定義元器件，引用對元器件的測試。界面友好、高效。參見下圖：

a. 電路板列表窗口；b.板圖像窗口；c.器件管腳曲線窗口；d.用戶自定義測試導航窗口

鼠標單擊綠框內即可調用對該器件定義的測試。

9.保存測試現場

無論是學習過的好電路板，還是檢測過的故障電路板，檢測現場都可以完全保留下來，日后任何時候都可以打開，就像正在測試一樣。在這個功能的支持下，建立完整的維修檔案就不再是一件困難的事情——都是在測試過程中自動記錄的。

10.器件快速離線曲線測試

支持使用測試夾/測試座快速測試器件管腳ASA/VI曲線。一次可測試完160管腳以下器件的全部管腳曲線。

11.電路板接口的快速VI曲線測試

支持定制轉接板測試電路板接口的ASA/VI曲線。一次可測試最多160個接口管腳。

12.外掛示波器（萬用表）測試結果自動存入系統、對比測試

13.IC器件直流參數測試

直流參數測試能夠定量檢測器件的負載能力，有效解決一些設備的軟故障,比如溫升故障,老化故障等； 另外還可以進行元器件來料篩選工作,把控芯片質量。

性能測試按照集成電路手冊規定的參數指標，檢查集成電路能否完成規定的電路過程。例如，對于數字集成電路，不僅檢查是否能輸出“低”，而且要檢查在吸入規定的電流時，是否能仍然保持“低”等等。在性能測試下，74LS00、74HC00、74H00是不一樣的。

14.支持單飛針測試設備（選購）

本系統具有控制某種飛針測試設備移動一個測試探棒進行測試，從而取代人工操作，不僅大幅提高測試效率，同時較好解決了小腳距、高密度封裝元件的測試問題。

15.邏輯器件（在、離線功能）測試

支持在、離線檢測器件庫中的邏輯器件功能好壞。不存儲測試結果。器件庫中有約萬余種器件型號。早期電路維修測試儀最主要的測試功能。

16.存儲器件（在、離線功能）測試

支持使對器件庫中的SRAM、DRAM、PROM、EPROM等存儲器件進行功能好壞測試。不存儲測試結果。器件庫中有約3000余種器件型號。早期電路維修測試儀的主要測試功能之一。

17.用戶自定義測試

支持自定義通道輸出信號、從指定通道讀回外部信號，由此實現用戶定義的測試。存儲測試結果。同時支持數字通道和模擬通道。

18.運放測試

支持在、離線檢測器件庫中的運放功能好壞。

19.光耦器件測試

支持在、離線檢測器件庫中的光耦器件功能好壞，離線檢測光耦器件的參數。
