1．《匯能》測試系統Ver2.0
a. 系統組成
測試系統Ver2.0 = 測試軟件AppCFT Ver2.0 + （一種）測試儀。目前共有5種型號的測試儀。在介紹測試系統時，會介紹該系統的所有功能。鑒于不同型號測試儀之間的硬件差異，有的支持全部系統功能，有的僅支持部分系統功能。測試系統需配接電腦。需Windows操作系統。
b. 主要測試技術
1）ASA（VI）曲線測試技術
當前最流行的、面向無圖紙電路板的故障檢測技術。測試時無需加電——相對最安全；不受器件類型——無論模擬、數字、數�；旌掀骷寄軠y(cè)試；不受封裝限制——只要管腳能接觸上就能進行測試；
2）后驅動技術
一種硬件隔離技術。在線測試測試數字器件時屏蔽關聯器件對測試的干擾；
3）自適應技術
一種軟件隔離技術。在線測試邏輯器件功能好壞時，屏蔽器件自連接、管腳狀態鎖定等無法用后驅動技術屏蔽的在線干擾。

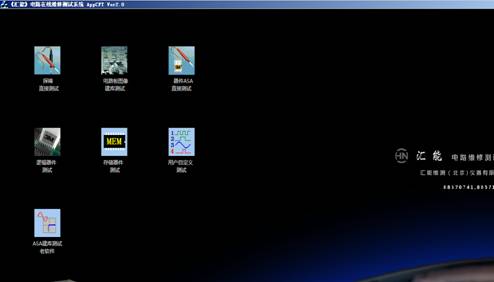

2．主界面及主要功能設置
a．  探棒直接測試（ASA曲線）
用一根探棒測試、或用兩根探棒對照測試器件管腳ASA 曲線、僅顯示當前測試曲線�！爸苯訙y(cè)試”意味著不在電腦中存儲數據，現學現比，像使用萬用表一樣簡單、方便，主要用于檢測不會重復維修、因此無需建庫的電路板。
b．  器件ASA（曲線）直接測試
支持探棒/測試夾/座測試器件管腳ASA 曲線、同時顯示所有管腳曲線，便于相互參照。
c．  電路板圖像建庫測試
“建庫測試”指可把好板的ASA 曲線存儲在電腦中，供日后使用，就像手邊總有一塊好板；“圖像建庫測試”指無論是測試好板曲線、還是比對好、壞板的曲線，在被測試電路板的圖像上進行。
d．  邏輯器件（在、離線功能）測試（CFT、CFT-I 無此功能）
支持在、離線測試器件庫中的邏輯器件功能好壞。不存儲測試結果。器件庫中有約萬余種器件型號。
e．  存儲器件（在、離線功能）測試CFT、CFT-I 無此功能）
支持使對器件庫中的SRAM、DRAM、PROM、EPROM 等存儲器件進行功能好壞測試。不存儲測試結果。器件庫中有約3000 余種器件型號。
f． 用戶自定義測試CFT、CFT-I 無此功能）
全面開放測試儀的數字、模擬通道，用戶可方便地定義通道輸出信號、從指定通道讀回外部信號，由此實現用戶定義的測試。存儲測試結果。
g． ASA 曲線建庫測試
早期測試功能，被“電路板圖像建庫”取代，保留在此是為了老用戶繼續使用原來建的電路板庫。
3． 系統Ver2.0 中的測試儀
|
CFT
尺寸: 250mmX130mmX50mm
重量：1Kg
主要測試硬件：雙測試探棒。 |
|
CFT-I
尺寸：385mm×155mm×362mm
重量：7kg
主要測試硬件：
a. 雙測試探棒；
b. 40 路28V 雙屬性模擬通道。
|
|
TH4040
尺寸：440mm X 370mm X 10mm
重量：7kg
主要測試硬件：
a. 雙測試探棒；
b. 40 路8V 單屬性模擬通道
c. 40 路5V 帶后驅動數字通道
d. 8 路總線隔離通道
e. +5V 輸出電源 |
|

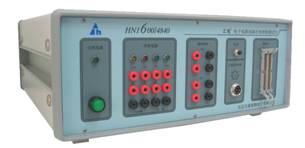

HN1600/4840
尺寸：385mm×155mm×362mm
重量：9Kg
主要測試硬件：
a. 雙測試探棒；
b. 40 路28V 單屬性模擬通道
c. 40 路5V 帶后驅動數字通道
d. 8 路總線隔離通道
e. ±5V、±12V 輸出電源 |
|
HN1600/4880
尺寸：385mm×155mm×362mm
重量：9.5Kg
主要測試硬件：
a. 雙測試探棒；
b. 80 路28V 單屬性模擬通道
c. 40 路5V 帶后驅動數字通道
d. 8 路總線隔離通道
e. ±5V、±12V 輸出電源 |
|
