2、探棒直接測試

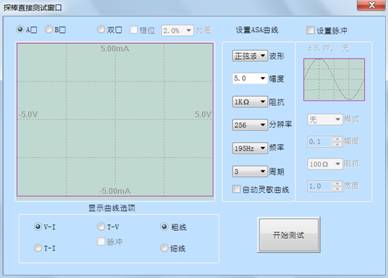

如果你用萬用表檢測過電路板，你馬上就能使用這里的測試功能，瞬間提高你的故障檢測能力。下面是測試界面：

下面是測試儀探棒輸出面板：

2.1測試方式

a. 單棒測試：

紅色表筆插入“探棒輸出面板”的“A口O1”，黑表筆插入測試儀的的“恒地”；在測試界面選擇“A口”，拿著紅、黑兩個表棒，就可以像使用萬用表一樣進行測試。

b. 雙棒對比測試

再將另一根紅表筆插入“B口的O1”，另一根黑表筆插入另一個“恒地”，測試界面上的工具選擇為“雙口”，然后用兩組表棒測試，結果顯示在一起，實現“對比測試”。這是檢測故障時最常用的方式。參見下圖雙棒測試示例：

如果你既有好板、又有壞板；或者壞板上有重復分布的電路可供相互參照，用雙棒對比測試檢測故障；如果沒有好的參照對象，只能用單棒測試，根據經驗判斷故障。這顯然對使用者有較高要求。應該盡量不失時機的為電路板建庫。

2.2 主要特色：

a. 速度快、不閃爍

市面上有多種ASA曲線測試儀，大致分為配接電腦和配接示波器兩種。配接電腦的刷新速度慢、配接示波器的雙棒測試時閃爍嚴重，長期使用很傷眼。《匯能》系統將兩者完美結合；

b. 兩坐標系

不僅可在V-I坐標上顯示Asa曲線（這也是國內稱為VI曲線測試的原因），還支持在T-V坐標上顯示曲線。例如在測試三端器件時，選擇T-V坐標，曲線的物理意義更清楚；

c. 自動選擇高靈敏度曲線

對同一個測試對象，可自動修改測試參數，得到最佳曲線，有助于提高故障檢出率，類似于高端萬用表的自動換檔功能。

2.3 測試三端器件

三端器件泛指各種晶體管、閘流管，以及可以等效為三端器件的4端器件，如光耦、小繼電器等。如下圖所示連接被測器件：

測試正弦信號從“A口O1”輸出， 觸發脈沖從“A口O2”輸出，圖中接地端接到測試儀的“恒地”插孔。在測試界面上選中“設置脈沖”后，“模式”選項打開。有8種觸發脈沖與正弦測試信號配合。選擇“P2+”模式，沒有接被測器件時的測試信號見下圖：（TV坐標）

脈沖的高度、寬度、極性、相對位置均可設置。

例： 將上述測試波形施加在一個好的閘流管上�！秴R能》給出兩種測試曲線：

a.TV（時間-電壓）曲線

正弦波的約前四分之一處，觸發脈沖尚未出現，閘流管處于截止?fàn)顟B(tài)，近似于開路，正弦試信號保持無變化；在觸發脈沖出現后閘流管導通，曲線水平部分的高度，就是導通電壓的大小。步進或步減脈沖的寬度，可以看到導通點隨著移動。

器件的導通電壓就是能使被測器件充分導通的最小脈沖高度。

b. VI（電壓-電流）曲線

橫線是否水平反映了截止阻抗是否足夠大、豎線是否足夠垂直反映了導通阻抗是否足夠小、豎線與縱軸的間距就是飽和電壓的大小。鼠標光標放在曲線上可讀出光標處的電壓、電流值。
