3、ASA電路板圖像建庫測試

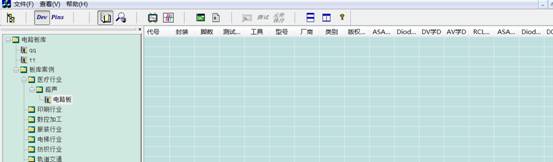

如果手邊沒有好板，經驗不足的人往往無法下手檢測；即使經驗豐富者，沒有好板作為參照也導致維修成功率、維修速度大大降低。有無好板——實際上是參照標準對于高效、成功維修十分重要。通過本功能，可以在有好板的時候（例如在設法修好一塊板后），為它建庫——采集ASA特征存入電腦，作為下次測試的參照標準，就好像總有好板在手邊。該功能的主界面如下：

單擊選中學習功能。創建電路板、器件只能在該功能下進行。

3.1 創建電路板

a. 創建電路板

在界面左側中，你打算將電路板放在哪個文件夾里，鼠標右鍵單擊文件夾，彈出創建菜單：

鼠標左鍵單擊其中的：

• 創建子設備：在該文件夾中創建一個文件夾；
• 創建電路板：在該文件夾中創建一個電路板。

單擊“創建電路板”，彈出創建窗口：

輸入給電路板起的名字，單擊“確認”，創建的電路板出現在該文件夾下面。

b. 導入電路板圖像

先給電路板拍張照片放在電腦中。右鍵單擊創建的電路板，彈出菜單：

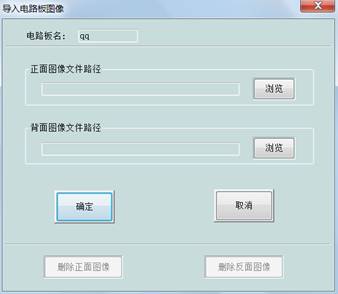

單擊其中“導入電路板圖像”，彈出窗口：

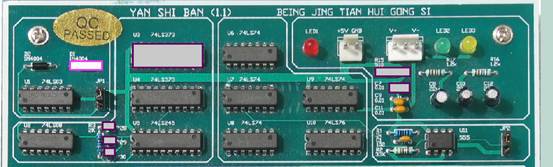

單擊“瀏覽”，找到照片文件選中后，又退回這里。單擊“確認”創建完畢。電路板圖像出現在右側。見下圖示例：

3.2 創建元器件

a. 創建矩形

鼠標光標放在元器件左上角，按下左鍵不放手，拖動到右下角松手，創建好一個覆蓋了元器件的矩形。

b.給矩形關聯元器件

右鍵單擊矩形，彈出窗口：

元、器件類型包括以下幾種，根據具體元器件選擇：

• 測試點：只有一個管腳的元件，以小圓圈表示；
• 電阻、電容、電感、二極管：與通用的電路圖符相同。
• 器件：不屬于上述的所有其它元器件。統稱為器件。

c. 設置測試參數

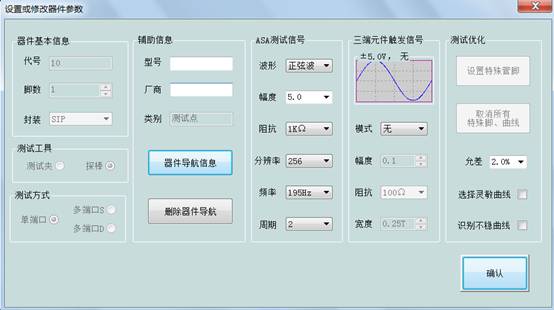

單擊“設置ASA參數”，彈出設置窗口：

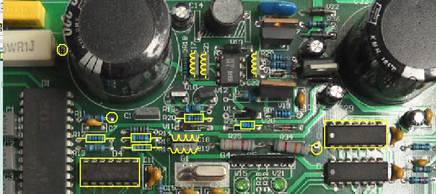

打開窗口時給出常用參數，一般不用修改。設置完參數[確認]退出后，矩形變成相應的元器件圖符：

3.3 測試元器件

1. 電路板建庫——學習好板曲線

1）學習測試點、雙端元件的曲線

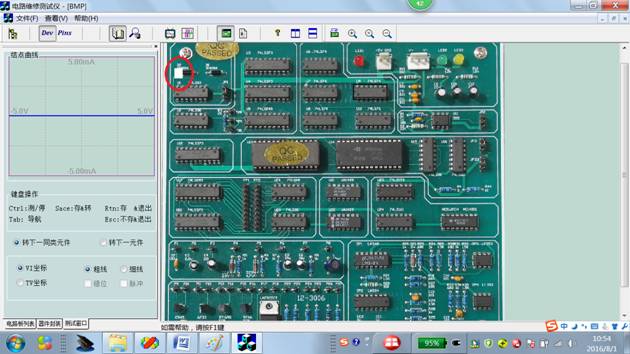

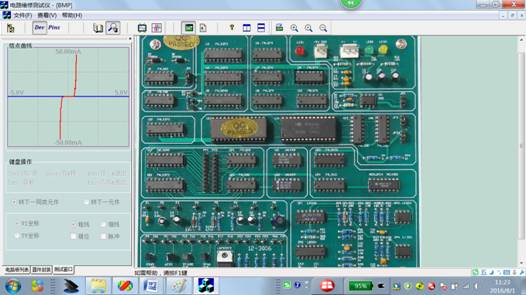

在屏幕上方的工具欄中，鼠標左鍵單擊、選中。紅棒插入測試儀面板上的“A口O1”插孔，黑棒插入“地”插孔。鼠標左鍵雙擊要測試的元件，自動打開下圖左側的測試窗口并啟動測試——反復測試并刷新窗口顯示；同時，在右側的電路板圖像上，正在測試的對象（紅圈內）不斷閃爍，提示測試位置。

對于測試點，一般參考點（黑棒）接地，紅棒點測提示位置；對于雙端元件，在元件兩端進行測試。

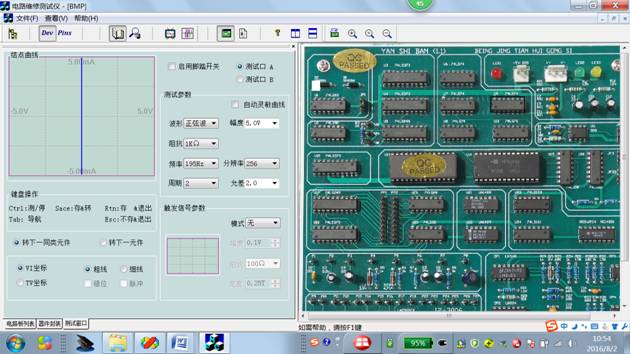

參數設置在測試窗口右側，可用鼠標拖動窗口分割線把它亮出來。參見下圖：

在測試窗口定義的鍵盤操作如下：

a)“Ctrl”：暫停/恢復測試；
b)“Space”：自動保存當前測試曲線，轉測下一測試對象；
c)“Tab”：打開測試點的導航信息窗口；
d)“Rtn”：保存退出，測試窗口消失；
e)“Esc”：不保存退出，測試窗口消失。

電路板圖像上的鼠標操作：

a) 左鍵雙擊其它元器件，自動存儲對當前元件的測試結果，轉測被雙擊的元件；
b) 左鍵單擊工具欄，可直接轉換測試功能。例如由“學習”直轉“比較”；
c) 對其它元件進行輸入、編輯等。

2）學習IC、雙端元件的管腳Asa曲線

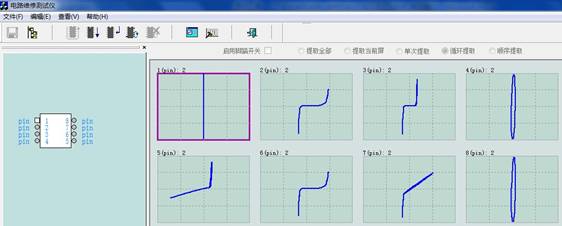

鼠標左鍵單擊、選中，然后鼠標雙擊要測試的元、器件，即可轉入測試界面：

有多少個管腳，就有多少個“小窗口”來顯示管腳測試結果。若測試工具是測試夾，單擊工具欄中的，重新測試所有管腳的曲線，并刷新顯示；本界面上還安排了很多操作用來方便使用。例如：

a) 用鼠標左鍵雙擊某個矩形中，啟動對該管腳的連續測試，測試到的曲線將出現在矩形中。
b）如正在測試某曲線，按“Space”鍵，轉測下一腳；
c）鼠標雙擊正在測試的管腳曲線，停止測試；
d）放大、縮小曲線；
e）打開某個管腳的故障導航窗口。
測試完成后，單擊退回前一界面。再雙擊另外的元器件，又會轉入曲線測試界面。

b. 測試壞板

首先在工具欄中單擊選中“比較”功能，然后在壞板上進行測試。后面的操作與“學習”是完全一樣的。不再具體介紹。參見下面示例：

藍色是學習曲線，紅色曲線是剛測試的比較曲線。比較完一個元器件后，它的顏色會隨比較結果改變。紅色——比較失�。痪G色——比較通過；黃色——沒有執行比較測試。參見下節中的圖示。

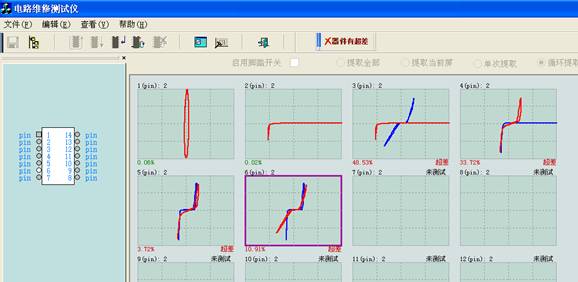

對器件管腳的比較測試示例參見下圖：

c、記錄測試現場

本功能用于自動記錄在被測板上測試了哪些元器件以及測試結果。參見下圖左側中的電路板列表：

在名為“演示板”的電路板文件下面，有3個測試記錄，是三位工程師分別在檢修時建立的，對每個元器件的比較測試結果將自動記錄其中，可在日后任何時候打開來看，就像剛剛做完檢測一樣。在每個板文件下面，可建立任意多個測試記錄。用鼠標單擊測試記錄名，右邊顯示出該測試記錄中的比較測試情況。例如：

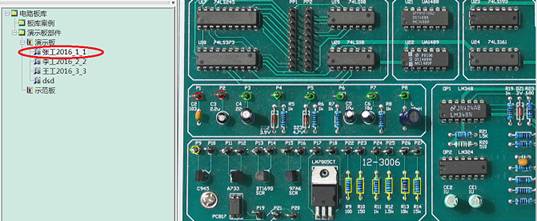

a.測試記錄1

參見上圖。該記錄名表示是某人——張工、某時——2016_1_1進行檢測時的記錄。記錄名可任意。

注意，張工檢測的這塊板，左邊兩個測試點是紅色的，表示檢測時比較失敗。如需察看比較失敗的具體情況，在工具欄中單擊選中“顯示”功能，然后雙擊元器件，就會打開相應窗口，顯示當時的比較測試曲線。

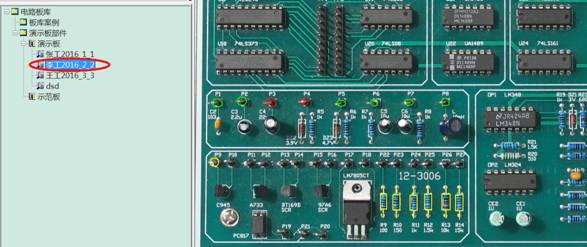

b．測試記錄2

李工在2016_2_2檢測另一塊故障板的測試記錄。與前面張工的不同。中間兩個測試點測試失敗。

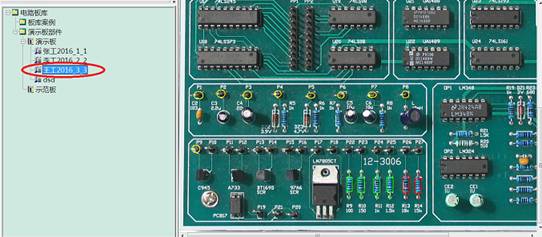

c．測試記錄3

王工在2016_3_3的檢測記錄。與前面都不一樣。沒有比較測試點、但有兩個電阻比較失敗。

d、故障導航信息

本系統自動為電路板上每個元器件、元器件的每個管腳關聯一個文件，把對該元件、或元器件管腳的測試注意事項、成功的維修經驗總結后記錄在這里，就成為后人的故障導航信息。測到某元件、或管腳后，點一下鼠標、或者按“Tab”鍵，即可打開。沒有輸入過內容的導航窗口是空白的，如果以前輸入過內容，就會把輸入的內容顯示出來，供參閱，也可以追加新內容。

支持對文字和圖形的處理；支持輸入文字、剪切屏幕局部、插入圖片文件等操作。下面舉例如何使用導航信息。

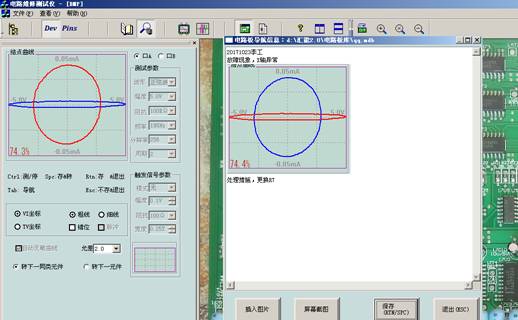

假設在某測試點時，學習曲線和比較曲線相差大，這時，按“Tab”鍵打開該測試點的導航信息窗口，看看前面是否有人修過這里。參見下圖：

從顯示的內容中可以看到：

“李工”在2017-10-23日檢測過這種板、損壞的現象是“X軸回位異�！�、當時比較測試的Asa曲線如圖中所示、最后通過更換電阻R7修復。
鑒于本次的故障曲線與上次完全一樣，有理由采用同樣的處理措施�？梢岳^續追加新的內容。

e. 顯示所有測試記錄中的曲線

把一個器件的學習曲線、以及在所有測試記錄中的比較曲線同時顯示出來，觀察曲線的離散性、或者分析曲線變化和故障的關系等；

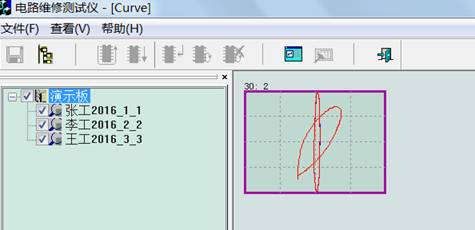

首先單擊選中，再雙擊元器件，進入顯示介面。參見下圖對某測試點的所有曲線顯示：

可以選擇顯示所有、某個或某幾個測試記錄的曲線。

f．測試記錄轉為電路板

對電路板進行比較測試時，有明顯不一致的曲線，但是確認電路板是好的。導致這種情況的原因之之一是：修改了局部電路、或者使用了不同廠家器件。利用這一功能，把對該板的測試記錄轉為學習文件，就得到了這種電路板的另一個參照標準。
