5．邏輯器件在線/離線功能測試（CFT與CFT-I不支持此項功能）

該功能包括一個“邏輯器件庫”，庫中約有各種型號的邏輯器件上萬余種。在本功能中，可對庫中器件進行以下三種測試：

a.在線測試

使用“后驅動隔離技術”和“自適應”計算技術，外電路對測試的影響，只需將測試夾夾在被測器件上，輸入型號后，直接測試焊在電路板上的邏輯器件的功能好壞；

b.離線測試

通過隨機的離線測試適配器，測試脫離電路板的邏輯器件的功能好壞；

c.型號識別

對于型號未知的、好的邏輯器件，與庫中器件的邏輯功能進行比較，把功能相同的型號作為識別結果提示出來。

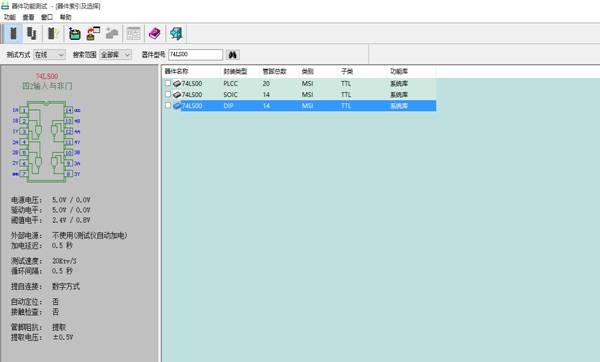

下面是本測試的主界面：

輸入被測器件型號，單擊，庫中符合搜索條件的器件都會列在下面。將測試夾夾在被測器件上，雙擊列表中與之相對應的器件行，即可對該器件執行測試。

功能特色

在線測試時，被測試器件的外電路會干擾測試，導致把好器件測成壞器件。對器件外部電路情況的識別能力，是衡量此項測試實現水平的重要方面。匯能測試儀提高在線測試可信度的措施包括：

a.接觸檢查： 當器件管腳氧化、或涂層未打磨干凈，測試夾與管腳接觸不上時，提示“開路”

b.加電延遲時間：給電路板加電后，板上電壓上升到穩定值所需時間，與電路板上電源濾波電容相關。本功能允許設置加電后至測試的延遲時間。

c.電源電壓檢查：當被測器件電源腳上的電壓過低或過高時，給出警告，或停止測試。

d.非法電平檢查：當被測器件管腳上有超過電壓區間20%的電平值時，提示后終止測試。

e.總線競爭識別提示：兩個以上三態器件的輸出接在一起構成總線結構�？偩�競爭會導致好器件測試失敗。本功能可在測試前自動偵測三態器件是否處于總線競爭狀態，給出警告提示

f.八路總線競爭屏蔽信號（BDS信號）：發現有總線競爭后，要用BDS信號屏蔽競爭總線的器件，才能正確測試。匯能測試儀參照進口產品，設置了八路BDS，每個信號可分別定義“高”或“低”有效，以滿足不同器件要求。

g.提取并顯示器件管腳的模擬在線特征

• 器件各管腳對地的正反向電阻；
• 器件各管腳的測前電平值；
• 器件管腳之間的自聯接。

h.提取并顯示器件管腳的數字在線特征

• 浮動態：多數情況為輸入腳懸空；
• 翻轉態：該管腳上有其它數字信號；
• 信號態：該管腳以及與之相連的其它管腳中至少有一個為輸出；
• 鎖定態（恒高、不可高、恒低、不可低）：管腳狀態被外電路鎖定；
• 電源態：管腳接電源；
• 地 態：管腳接地。

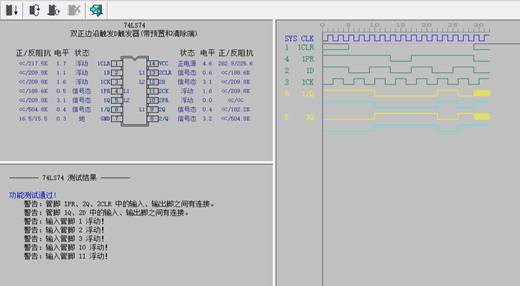

參見上圖一個實際測試的例子。
施加的測試波形：測試儀施加在器件輸入腳上的信號。圖中1、4、2、3腳；
器件的輸出波形：每個輸出有兩條輸出信號波形，比如第6、5腳。上面黃色的稱為期望波形，是根據輸入波形計算出來的；下面青色的叫做實測波形，是從器件的輸出腳上讀回來的。當期望波形和實測波形完全重合時，提示測試成功。
