7．用戶自定義測試（CFT與CFT-I不支持此項功能）

本功能用于用戶建立對器件庫中沒有的器件、局部電路的功能測試。使用本功能，用戶自己需要知道施加怎樣的激勵信號。被測對象正確的輸出可由用戶定義、或者從好的被測對象的輸出采集得到。在本測試中，開放了測試儀所有數字和模擬通道。用戶在屏幕上“畫”出測試信號，指定給測試儀輸出通道，測試時加到器件輸入、與器件輸出關聯的通道指定為輸入通道，讀回被測試對象的響應。

7.1測試文件：

為了簡化測試信號設計，提高故障定位精度，可以分多次完成對一個器件/電路的測試——每次只檢查它的部分功能。比如，對模數轉換器，一次測試它的電壓工作模式，另一次測試它的電流工作模式。一次測試所需要的信息組合，叫做一個子測試。子測試由名字、激勵信號、標準（正確）響應信號、故障導航信息組成。一個電路或器件的所有子測試存放在一個文件中，稱為該電路或器件的UDT測試文件。

7.2子測試執行方式：

a．執行指定子測試
從頭至尾執行指定子測試，顯示實際輸出、輸入信號以及庫中的標準輸出、輸入信號；

b．執行到指定節拍
從頭開始執行指定子測試，停止在指定節拍。此時并不關閉測試通道，所有激勵信號依然保持。通過這個功能，可以把電路或器件驅動到所需狀態，此時可用其它測試儀器進行觀察；

c．循環執行指定子測試
反復執行指定子測試直至被中斷；

d．執行全部子測試
執行當前測試文件中的全部子測試，并給出哪些子測試執行正常，哪些異常的提示；

e．器件輸出波形替換
用當前測試到的器件輸出波形，替換已經存在的器件輸出，作為下次測試的比較標準。

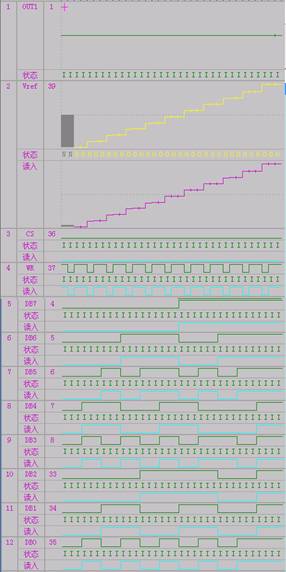

例：數模轉換器7524的測試結果（見下圖）：

a)狀態I表示測試儀輸出施加到器件輸入的信號；

b)對數字信號（信號3到12），測試儀在按要求輸出時（每個信號第一行所表示），還將實際輸出讀回（第三行）。如果兩者不一致，說明該信號沒有正確施加。

c)模擬信號（信號2）顯示兩條。第一條是標準，第二條是實測。如果標準和實測比較超差，提示“測試失敗”。可結合失敗波形和相關導航信息，進一步分析判斷，或確定器件有故障。
