第一章 ProbASA 硬件說明

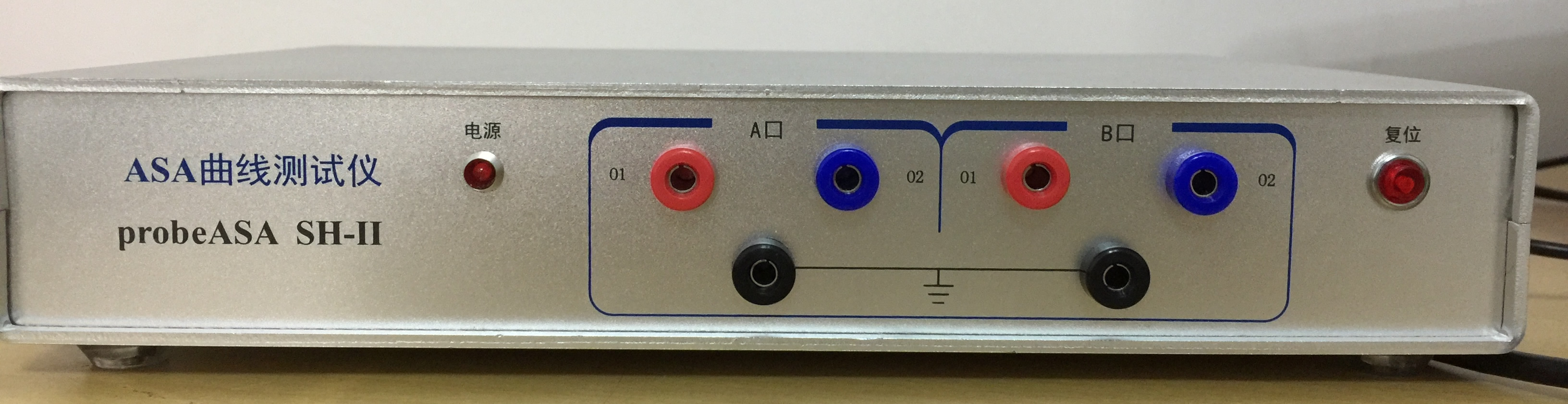

1.1前面板說明

六個探棒插孔分為兩組: A口和B口。每個測試口中的O1插孔是ASA曲線探棒插孔、O2是脈沖探棒插孔。黑色是測試儀的地輸出插孔。 在直接測試方式中，單棒測試時用A口，雙棒對照測試時用兩個口； 在建庫測試方式中，無論是學習好板，還是比較測試故障板，都使用A測試口。 測試時要求把被測電路板和測試儀“共地”，就是指把測試儀的地插孔與電路板的地短接在一起。

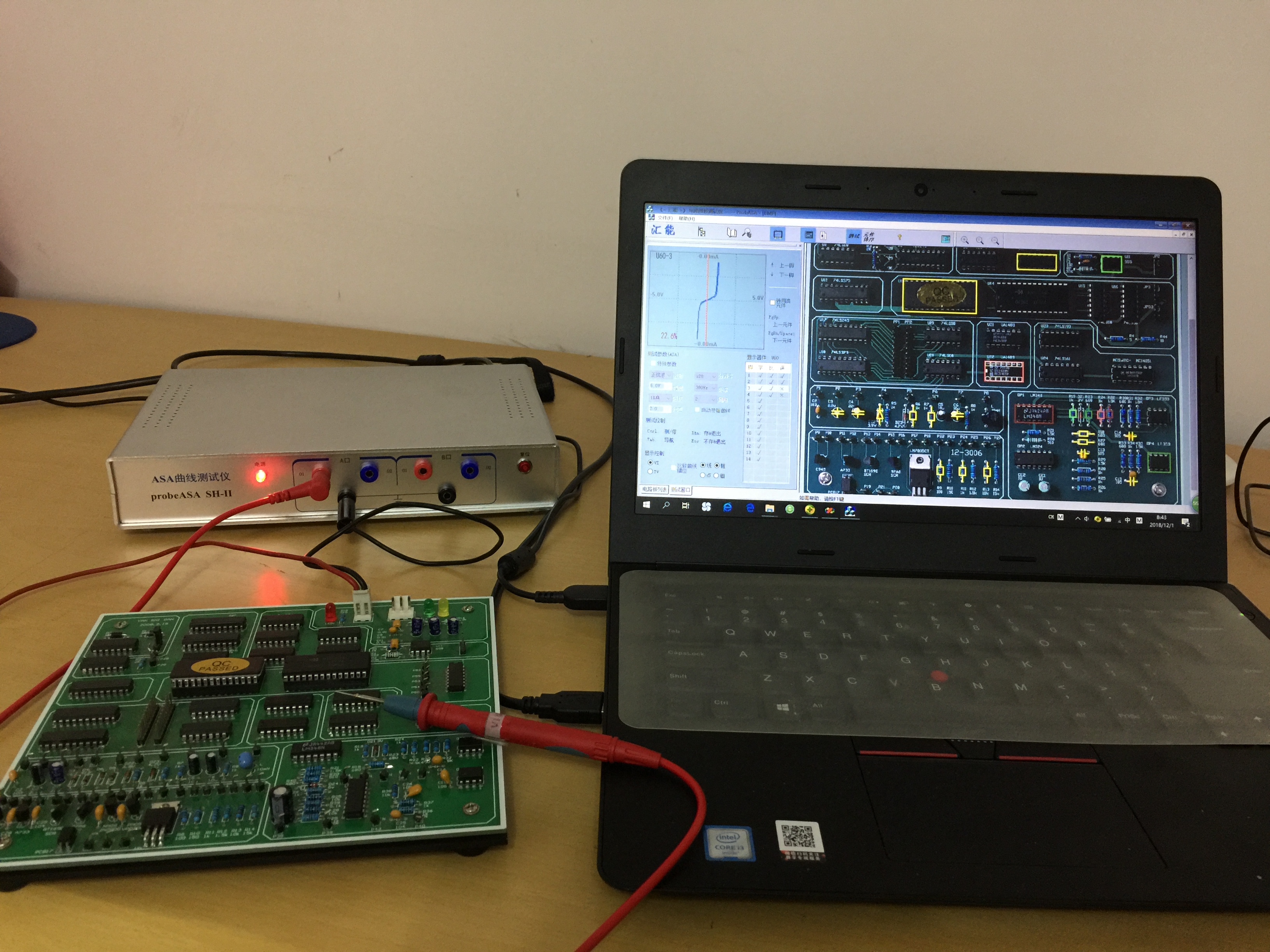

1.2 聯機使用

通過后面板的USB口連接電腦。電源插口和開關均在后面板上。
