收到一塊美的空調電路板，型號：100904，故障現象：不報故障代碼，壓縮機不啟動。

美的100904主板

檢修過程：給主板通電用專用檢測儀開機測試，發現壓縮機不啟動。
檢測儀不報故障代碼,用檢測儀查看主板數據，發現檢測儀采集的整機空載電流顯示為4A左右跳變，明顯不正常，正常時空載電流為0.5左右。懷疑PFC電流檢測電路有故障。
于是用匯能VI曲線測試儀對故障板進行對比測試。

當測試到芯片IC7-5時，發現10K檔下小曲線對比不通過，故障曲線見下圖：

IC7-5曲線

上圖中藍色曲線為之前采集的好板曲線，紅色曲線為故障板上的曲線，根據故障曲線分析，正常藍色小曲線為PN結上并聯一個10k多的電阻，但紅色小曲線上為電阻開路狀態。因此懷疑外圍電路有問題，開始檢測IC7-5外圍相關的電路，

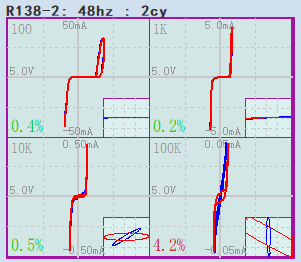

經進一步檢測，發現電阻R138-2曲線對比測試超差，VI曲線對比圖如下：

R138（10K)在路測量變?yōu)?8K,拆下R138測量為40K，明顯阻值變大了。

更換R138電阻后，開機測試OK。

友情分享：匯能電路維修測試儀用戶-重慶名揚機電-張洪
